Um einen gleichmässigen und geringen Temperaturabfall über die Wärmetauscher zu erreichen,
empfiehlt GTS Engineering die Regelung mittels Einspritzregulierung auszuführen.
Dies ist vor allem bei Lufterhitzern unerlässlich.

Eine Einspritzregulierung besteht im Wesentlichen aus einem Primärkreislauf und einem Sekundärkreislauf.
Die beiden hydraulischen Kreise werden mit unterschiedlich grossen Ölmengen und Temperaturdifferenzen betrieben.

Beispiel:
Wärmebedarf des Lufterhitzers: 200 kW
Im Sekundärkreislauf über den Wärmetauscher soll die Temperaturdifferenz möglichst klein gehalten werden.
Bei einem ∆T von 10 K 180/170°C ergibt sich eine Umwälzmenge von 34,4 m3/h.
Im Primärkreislauf 240/210°C ergibt ein ∆T von 30 K eine Umwälzmenge von 11,5 m3/h.

Funktionsweise:
Wenn am Verbraucher Wärme verlangt wird, öffnet das Dreiwegregelventil und es wird aus dem Primärkreislauf
Thermoöl mit 240°C in den Sekundärkreislauf eingespritzt und die entsprechende Menge Öl verlässt den Sekundärkreislauf.

Vorteile Zusammengefasst:

  • sehr genaue Temperaturregelung
  • kleine Temperaturunterschiede am Wärmetauscher, dadurch viel geringere Materialbeanspruchung und keine Spannungsrisse.

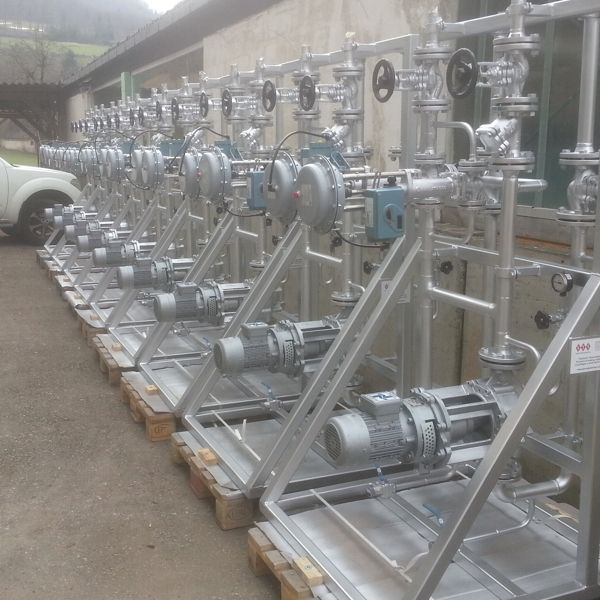

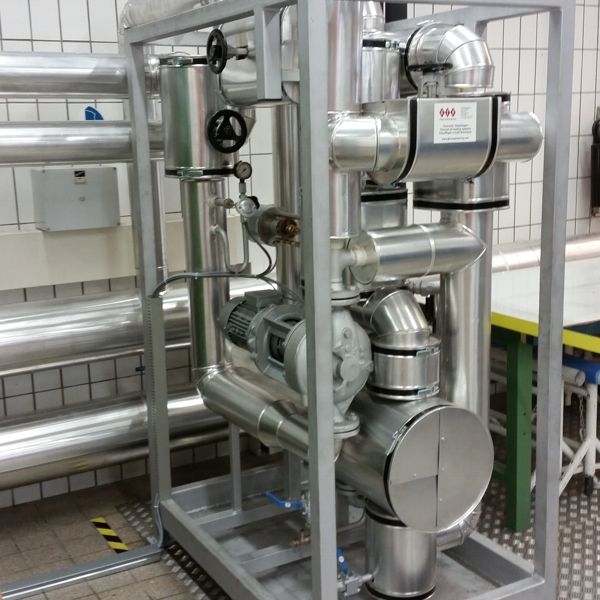

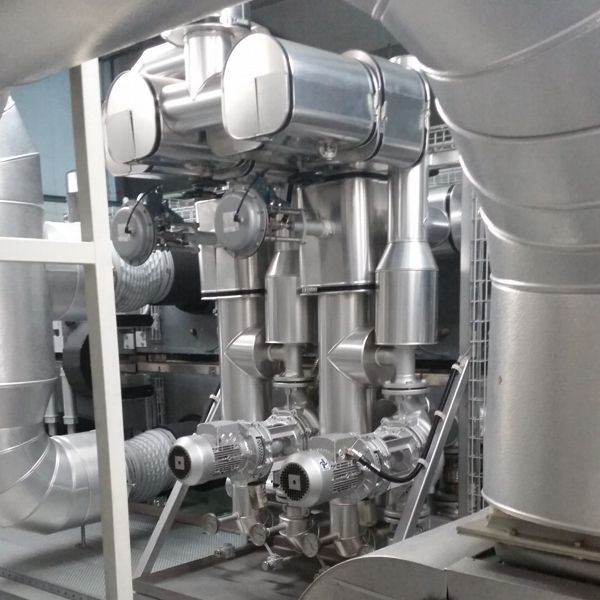

Sekundärregelkreise für eine Beschichtungsmaschine Heiz- Kühlregelkreis für eine Presse Sekundärregelkreise für eine Druckmaschine
 Für eine Beschichtungsmaschine  Heiz- Kühlregelkreis  Druckmaschine

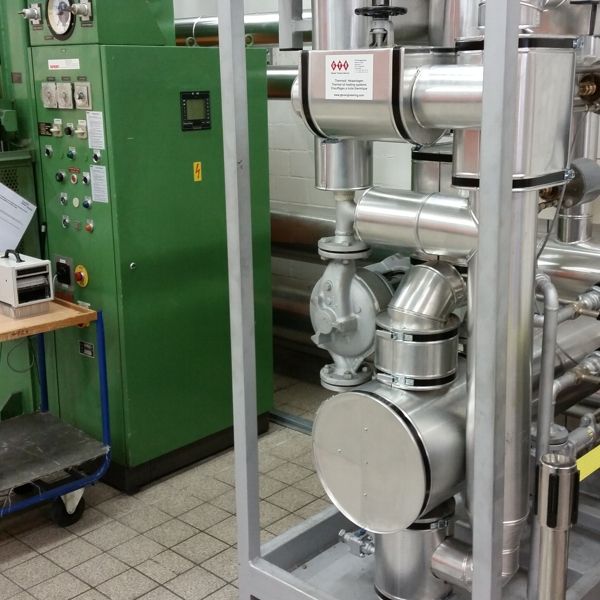

Sekundärregelkreise für eine Beschichtungsmaschine Sekundärregelkreise für eine Beschichtungsmaschine Heiz- Kühlkreislauf für eine Presse
 Beschichtungsmaschine  Beschichtungsmaschine  Pressenbeheizung und Kühlung
