Die Palette Öl- und erdgasbefeuerter GTS Thermoölerhitzer reicht vom Kleinkessel mit 100 kW bis zum Grosskessel 5'000 kW.
Selbst darüber hinaus sind wir in der Lage, den Leistungsanforderungen unserer Kunden gerecht zu werden.
GTS Thermoölerhitzer zeichnen sich durch die leicht aufschwenkbare Fronttür aus. Zum öffnen der Türe müssen somit keine zusätzlichen Krananlagen installiert werden.
Der Brenner kann zum öffnen des Kessels montiert bleiben und wird einfach mit der Türe aufgeschwenkt.
Als Alternative, wenn es die Platzverhältnisse erfordern, bieten die Erhitzer auch in vertikaler Ausführung an.

Thermoölerhitzer

1 Brenner (Öl / Gas) 6 gekühlte Wendeplatte
2 Kesseltüre voll ausschwenkbar 7 Isoliermantel
3 Feuerraum 8 Rauchgasaustrittsstutzen
4 Innere Rohrschlange (Strahlung) 9 Wärmeträger-Eintritt (Rücklauf)
5 Äussere Rohrschlange (Konvektion) 10 Wärmeträger-Austritt (Vorlauf)



Konstruktionsmerkmale
Konstruktion, Fertigung und Ausführung nach folgenden Vorschriften:

  • DIN 4754 „Wärmeübertragungsanlagen mit anderen flüssigen Wärmeträgern als Wasser" und „Sicherheitstechnische Anforderungen"
  • VDI 3033 „Aufbau, Betrieb und Instandhaltung von Wärmeübertragungsanlagen mit organischen und anorganischen Wärmeträgern"
  • AD-2000 Merkblätter
  • EG-Druckgeräterichtlinie 97/23/EG

Der als Dreizugkessel gebaute Zwangsdurchlauferhitzer besteht aus zwei konzentrisch angeordneten, gewickelten Rohrschlangen, die gemeinsam eine innere Strahlungs- und äussere Konvektionsheizfläche bilden.
Wärmespeichernde Massen werden, soweit als möglich, vermieden.
Die Feuerraumabmessungen sind nach den neuesten Anforderungen für die Einhaltung der Luftreinhaltungsvorschriften konzipiert.
Der Wechsel von der äusseren zur inneren Rohrschlange erfolgt mittels ölgekühlter Wendeplatte.
Hoher feuerungstechnischer Wirkungsgrad (bis 88%)
Die voll ausschwenkbare Kesseltüre ist Standard und garantiert damit den dauerhaften Erhalt des hohen Wirkungsgrades durch ausgezeichneten Zugang für die Reinigung.
Die hocheffiziente Isolierung besteht aus zwei versetzt aufgebrachten Lagen Mineralfasermatten mit einem stabilen Aussenmantel aus Alu-Stucco-Blech.

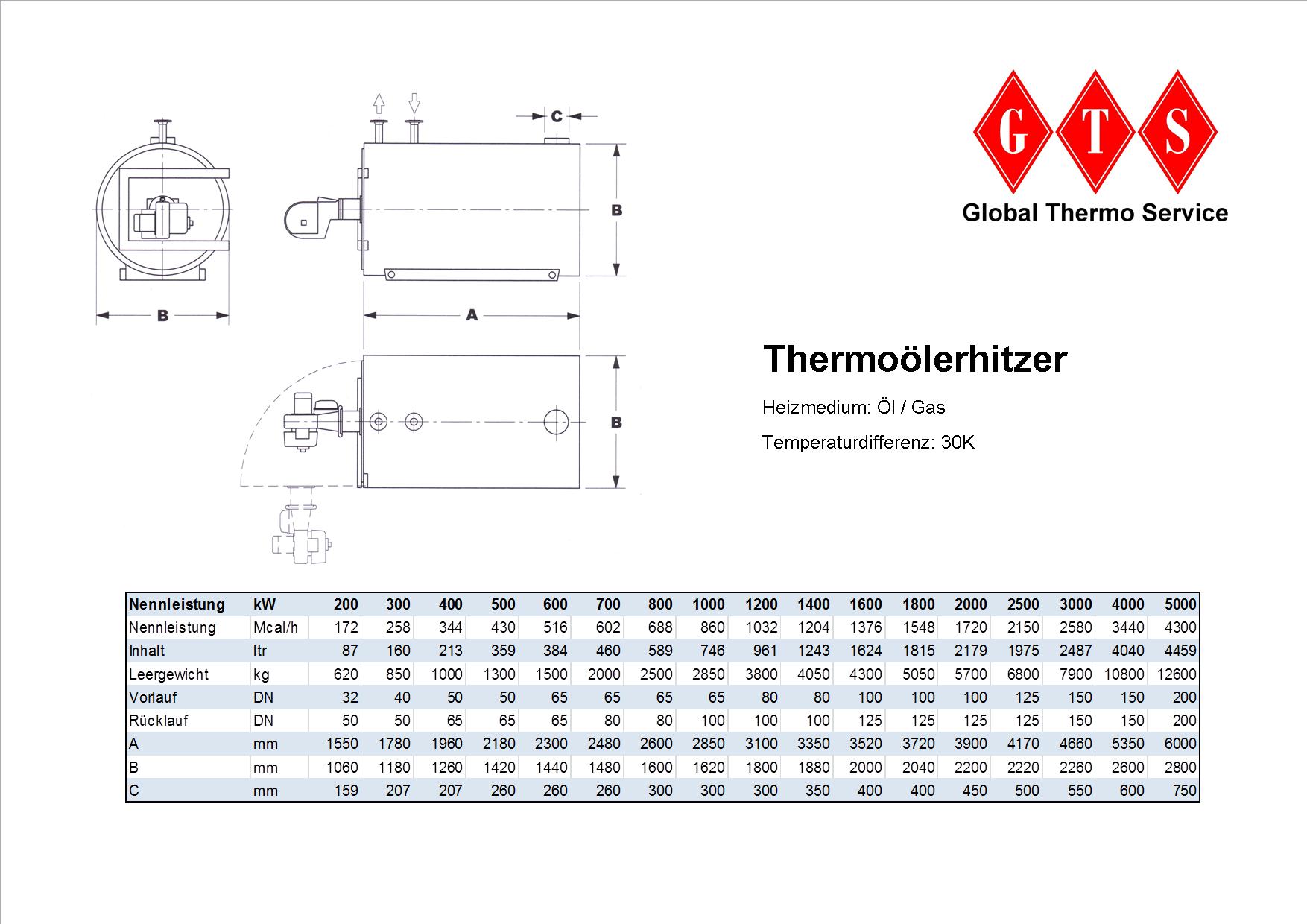

Thermoölerhitzer Abmessungen
